Stroomonderbreker

Ik moest voor meneer Dam een stroomonderbreker maken wat paste bij het huishoudelijke product wat ik had meegenomen. Ik had een staafmixer meegenomen.

Hoofdvormen staafmixer:

Intergrale ideen:

Concepten:

Eindproduct:

Het mechanisme werkt als volgt:
Door de twee helften te draaien staan de 2 streepjes niet meer tegen elkaar zodoende is de stroom onderbroken. Worden de twee helften weer tegen elkaar gedraaid dan loopt de stroom weer.

Materialisatie Urban Running

Hierbij de materialisatie van de Urban Running:

Uitwerking laatste niveau zonnewiel:

Uitwerking zonnewiel tot buitenste niveau: (gebeurd volgens Timmers en van der waals)

Techniek:

Werking:

Hoofdfunctie:

De hoofdfunctie van het product is om het kind veilig mee te kunnen nemen tijdens het sporten.

Deelfuncties:

De deelfuncties zijn: het vervoeren van goederen, het inklappen van het product, het product gebruiken in een urban leefomgeving.

Betrouwbaarheid:

De betrouwbaarheid van dit product schatten wij heel hoog. Doordat we nog geen concrete tests hebben gedaan kunnen we hier nog geen uitgebreid antwoordt op geven. Wij schatten de betrouwbaarheid op 1 op 100 gebruikersuren. Verder voldoet de buggy aan de EN 1888 norm dit is een Europese veiligheidsnorm. Deze norm staat dus ook voor betrouwbaarheid van onze buggy.

Constructie:

Risico en effect:

Wij gaan een goed product neerzetten op de markt. Maar ook aan goede producten zit altijd wel onderdelen die een verhoogd risico lopen om schade op te doen. Bij de Urban Running zal dat naar ons inzicht speling op inklapsysteem zijn met als gevolg kans op schade aan scharnierpunten. Verder is een zwakker punt bij het uitschuifsysteem van het frame. Dit kan waarschijnlijk worden opgelost door de wanddikte een beetje te verhogen.

Minimalisatie:

Het product is zo ontworpen dat het qua constructie wel sterk is maar dat er toch een minimaal aan materiaal  wordt gebruikt. Dit scheelt in gewicht en is daardoor belangrijk voor de gebruiker. Door de wanddikte van buizen te verlagen kan je materiaal besparen. Nu zal de wanddikte niet op heel veel plaatsen worden verdund omdat het ook nog zeer stevig moet  zijn.

Technische levensduur:

De geschatte levensduur van het product is vijf jaar.

Productie:

Maakbaarheid:

Het product is zo ontworpen dat het goed in serie te maken is. De meeste kunststof onderdelen worden gemaakt door middel van spuitgieten. Dit is een zeer snel proces waardoor goede kwaliteit onderdelen gemaakt kunnen worden. De buizen van het frame zullen gemaakt worden door middel van extrusie hierdoor krijg je 1 continue eindproduct. Dit is heel handig want daarna kan je op maat afzagen. De laatste stap met de buizen is dat ze gebogen moeten worden.

Assemblage:

Er is rekening gehouden met de assemblage zodat deze zo gemakkelijk mogelijk kan verlopen. Cruciale onderdelen worden met schroeven in elkaar gezet zodat ze makkelijk te deassembleren zijn. De meeste onderdelen zoals scharnieren en buizen zullen aan elkaar geklonken zijn met klinknagels.

Materiaalkeuze:

Wij hebben gekozen voor een aluminium frame omdat het volgens ons de beste optie is ivm de sterkte ervan. Aangezien ons product tegen een stootje moet kunnen leek ons aluminium het beste. De specifieke naam van het aluminium is aluminium 3003-H14. We hebben voor deze soort aluminium omdat deze een iets grotere e-modules en dit is ook wel van belang voor de Quinny Urban Running omdat het allemaal wel stevig genoeg moet zijn.

Mens:

Vormgeving:

Vormtaal:

Het product is vormgegeven volgens het DNA van Quinny dit is gedaan op basis van collages van Quinny. De kunststof scharnierpunten zijn erg Quinny net als de aluminium buizen. Verder is de Urban Running een drie wieler dit is ook veel terug te zien bij Quinny.

Kleurgebruik:

Het product is geen eyecatcher in de zin van kleurgebruik maar heeft wel een ‘duur’ uiterlijk. En daar speelt kleurgebruik een belangrijke rol in.

Materiaaleigenschappen:

Effen en gedekte kleuren komen chiquer over dan felle kleuren of wilde prints.

• chique kleuren: zwart, wit, donkerblauw, parelgrijs, naturel tinten, camel
• chique prints: krijtstreep, pied de poule, een klein ruitje

Gebruik:

Antropometrische ergonomie:

Bij het ontwerpen van dit product is rekening gehouden met de ergonomische maatvoering zoals de hoogte van de handgrepen bijvoorbeeld. Wij hanteren een percentiel van 99,8 %.

Waarvan?	Maat(mm)	Uitleg(Indien nodig)
Ellebooghoogte van mannen en vrouwen tussen de 20 en 30 jaar uit 2004. Percentiel: 99,99	1372mm	Percentiel is gekozen omdat in principe iedere ouder de Quinny Urban Running goed moet kunnen gebruiken.
Breedte over de ellebogen van kinderen 3 tot 4 mannen uit 1993 Percentiel: 99,99	342mm	Percentiel is zo gekozen zodat alle kinderen in de breedte in de buggy passen.
Kruin-zitvlak hoogte van kinderen 3 tot 4 mannen uit 1993 Percentiel: 99,99	665mm	Zodat ieder kind goed in de buggy past.
Knieholtehoogte van kinderen 3 tot 4 mannen uit 1993 Percentiel: 50.00	255mm	Percentiel is zo gekozen dat ook wat kleinere mensen. Ook goed hun benen kwijt kunnen.
Voetlengte van kinderen 3 tot 4 mannen uit 1993 Percentiel: 99.99	193mm	Percentiel is zo gekozen dat alle kinderen hun voeten kwijt kunnen.

Informationele ergonomie:

We geven het inklapsysteem geen alarm kleuren voor de bedieningsknoppen. Wel worden er cijfers afgebeeld op de bedieningsknoppen. Hierdoor kan de gebruiker toch nog zien hoe het inklapsysteem werkt. Het enige probleem dat zou kunnen opspelen is dat de gebruiker de eerste keer er iets langer over doet om het systeem open te klappen of in te klappen.

Veiligheid:

Om de veiligheid van het  kind te verbeteren hebben we de Quinny Urban Running aan de EN1888 norm laten voldoen. Dit is een norm waarbij heel erg naar de veiligheid van het kind wordt gekeken. In principe kunnen dus vinger van het kind nergens bekneld raken.

Ethiek:

Sociaal verantwoord:

Het product is ethisch verantwoord want er is wel degelijk vraag naar. Ook zal de productie hoofdzakelijk in Nederland plaatsvinden.

Cultureel verantwoord:

Het product past geheel in de Nederlandse cultuur maar zal op de Europese markt naar onze verwachting ook voldoen.

Markt:

Prijs:

Fabricagekostprijs:

Hier is een ander document voor. Dit staat bij de stuklijst. Dit is gebeurt volgens de methode die aan ons geleerd is door de heer Koole. Die heeft ons tabellen gegeven waarmee we spuitgietproducten kunnen maken.

Verkoopprijs:

Dit product is ontworpen voor de wat beter gestelden. De elite zogezegd. Dit houdt in dat de kostprijs daardoor ook wat hoger mag zijn i.v.m. het imago van het product. Anders zou het afbreuk aan het imago doen als de prijs te laag zou zijn. Wij adviseren een verkoopprijs van 450 euro(Deze prijs is benaderd met een top-down benadering).

Terugverdientijd:

Wij verwachten dat de terugverdientijd niet heel lang is vanwege het gebruiken van zelfde matrijzen als bij andere producten van dezelfde fabrikant. Dit bespaart kosten dus wordt de terugverdientijd ook korter. Een exacte terugverdientijd hebben we niet dit komt doordat we dit niet hebben geleerd. Ik weet dat het met de break-even te maken heeft. En ook met constante en variabele kosten.

Positie:

Extern krachtenveld:

De dreiging van toetreders in onze markt achten we niet zo groot want er is veel ervaring voor nodig en grote financiële mogelijkheden. Ook zijn de juiste contacten vereist. Verkrijgbaarheid van  materialen etc achten wij op voldoende niveau vanwege de goede contacten en ervaring die de producent al heeft. Concurrentie is er altijd en overal maar de Urban Running is van zo een hoogwaardige kwaliteit dat de concurrent daar niet zomaar voorbij komt. De macht van leveranciers is niet zo heel groot want de producent levert direct aan groothandel of detailhandel.

Gewenste positie product:

Het product is gericht op een wat kleinere doelgroep. Het product moet de concurrentiestrijd aangaan op het vlak kwaliteit, niet direct op het vlak prijs.

Onderscheidend vermogen:

Wat de Urban Running onderscheidt van anderen is het uitschuifsysteem, aansprekende vormgeving, relatief weinig onderhoud en de betrouwbaarheid.

Distributie:

Logistiek:

De grondstoffen voor de productie van het product worden grotendeels in Nederland gemaakt. Ook wordt het product zelf hoogstwaarschijnlijk geproduceerd en geassembleerd in Nederland. Het product zal waarschijnlijk geassembleerd gaan worden door Atlant groep. Dit bedrijf werkt nauw samen met Dorel. De productie zal DPI waarschijnlijk voor haar rekening nemen. Dit bedrijf werkt eveneens nauw samen met Dorel.  Verder zal de Quinny Urban Running ook door het gewone distributiekanaal gaan van Dorel.

Verkoopkanalen:

Verkoopplaatsen zijn: winkelcentrums, internet. Bij winkels zoals Prenatal zal het in de showroom komen te staan. Daarbij zal er personeel aanwezig zijn die de consument kan voorzien van uitleg over het product.

Verpakking:

Het product kan in een doos verpakt worden en verzonden worden.

Milieu:

Energieverbruik:

Transport:

Doordat de bedrijven die het product gaan produceren dicht bij elkaar gevestigd zijn wordt er weinig energie verspild aan logistiek. Alleen bij het leveren aan winkels is er meer energie nodig.

Directe risico’s:

Toxiciteit van materialen:

De materialen die gebruikt worden bij de productie zijn over het algemeen natuurvriendelijk wat inhoud dat ze vrij in de natuur het milieu geen schade berokkenen. De Quinny Urban Running bestaat voornamelijk uit Aluminium en PP. Ook hebben ze geen schadelijke effecten op de menselijke huid.

Schaarste van grondstoffen:

Schaarse grondstoffen worden zo min mogelijk gebruikt. Er wordt altijd gekeken en gezocht naar (nieuwe) alternatieve grondstoffen. Van de kunststof PP is op het moment nog meer dan genoeg maar het aluminium is dat er nog is kunnen we nog 1027 jaar verder.(Dit is gebaseerd uit een afbeelding uit lessen ecologie)

Uitstoot:

De Quinny Urban Running stoot helemaal niks uit en als hij niet in de natuur wordt gedumpt dan zullen er ook geen gevolgen zijn voor omgeving en natuur.

Levenscyclus:

Verlengbare levensduur:

Het product is zo ontworpen dat onderdelen gemakkelijk te repareren zijn. Bij de meeste onderdelen zal wel de klinknagels uitgeboord moeten worden en nieuwe geplaatst moeten worden.

Terugwinning materialen:

90% van het product is recyclebaar als het product weggegooid wordt.

Stuklijst:

Stuklijst Quinny Urban Running

Onderdeel	Beschrijving (indien nodig)	Prijs
Voorvork		1.33756667 per stuk
PP scharnieren 2x	Bij zitje	1,899507778 per stuk
PP scharnieren 2x	Aan frame	1,349507778 per stuk
PP scharnier 1x	Glijd over framebuis	1.1033247 per stuk
PP scharnier 1x	Tussen onderste en bovenste deel frame	2,655063333 per stuk
Wielen 3x	3 wielige buggy	NVT
Remmen 2x	Beide achterwielen geremd	0.75146682 per stuk
Handvaten 2x		0.98614 per stuk
Aluminium buizen elipse:
94cm	2 stangen	NVT
Aluminium buizen rond:
76cm	4stangen	NVT
Aluminium buizen elipse gebogen 274cm:	4stangen
274cm	4stangen	NVT
PP buis 65 cm	Tussen handvaten	0.78282 per stuk
Koppelstuk	Handvaten-PP buis & Aluminium buizen	0.4285037 per stuk
Stuk van systeem voorvork	Boven op de voorvork	0.384841 per stuk

Spuitgietproducten zijn berekent met de tabellen die mr Koole aan ons heeft gegeven. Gegevens komen ook uit materiaalkeuze voor ontwerpers.

De meeste buizen en scharnieren zullen vastgeklonken worden dit ziet er mooier uit dan bouten.

Van sommige buizen van aluminium kunnen we geen uitspraak doen over de prijs. Dit komt doordat we helaas niet weten hoeveel extrusie kost. Hierdoor kunnen we geen schatting maken.

Model

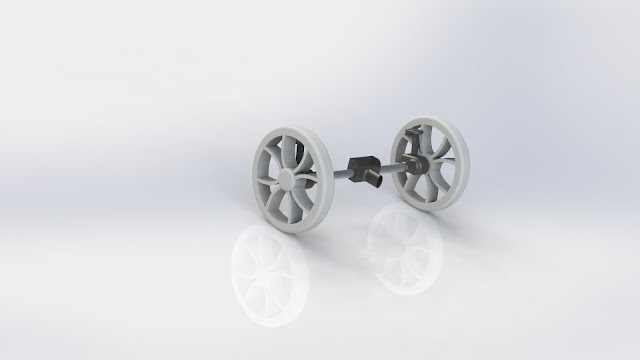

Achterbrug

Model

Handvat

Handvat

Zitting

Rem

Zitting

Model inklapsysteem (uitgeklapt)

Model inklapsysteem (ingeklapt)

Model

Model

We hebben ons model gepresenteerd aan John van Dijk van Dorel. Als beoordeling vond hij ons model goed alleen het geheel was niet zo innovatief zei hij. Voor de presentatie kregen we een ruime voldoende.

Presentatie stand

Ideefase presentatie+reflectie

We hebben onze ideefase gepresenteerd. Daarbij hebben we onze drie intergrale ideeen gepresenteerd en er daarvan 2 uitgekozen om door te gaan in de conceptfase. De presentatie werdt over het algemeen goed bevonden. Zeer goed werd geacht dat we onze zoekvelden zo goed uitgewerkt hadden in onze morfologische kaart.

Urban Running uitwerking+presentatie

HIerbij de uitwerking van de Urban Running tot een volwaardig concept:

Uitwerking zonnewiel tot gemiddeld niveau:

Techniek:

Werking:

Hoofdfunctie:

Deelfuncties:

Betrouwbaarheid:

De hoofdfunctie van het product is om het kind veilig mee te kunnen nemen tijdens het sporten. De deelfuncties zijn: het vervoeren van goederen, het inklappen van het product, het product gebruiken in een urban leefomgeving.

Constructie:

Risico en effect:

Minimalisatie:

Technische levensduur:

Het product is zo ontworpen dat het qua constructie wel sterk is maar dat er toch een minimaal aan materiaal  wordt gebruikt. Dit scheelt in gewicht en is daardoor belangrijk voor de gebruiker. De geschatte levensduur van het product is vijf jaar.

Productie:

Maakbaarheid:

Assemblage:

Materiaalkeuze:

Het product is zo ontworpen dat het goed in serie te maken is. Ook is er rekening gehouden met de assemblage zodat deze makkelijk gedaan kan worden. Er is getracht de juiste materialen te kiezen voor desbetreffende onderdelen.

Mens:

Vormgeving:

Vormtaal:

Kleurgebruik:

Materiaaleigenschappen:

Het product ziet er chic uit wat goed aansluit bij de doelgroep. Het product sluit aan bij de voorkeuren van de doelgroep. Het product is geen eyecatcher in de zin van kleurgebruik maar heeft wel een ‘duur’ uiterlijk.

Gebruik:

Antropometrische ergonomie:

Informationele ergonomie:

Veiligheid:

Bij het ontwerpen van dit product is rekening gehouden met de ergonomische maatvoering zoals de hoogte van de handgrepen bijvoorbeeld. Ook is het gemakkelijk te begrijpen hoe het product werkt. Knoppen die ingedrukt moeten worden voor het inklappen zijn bijvoorbeeld rood gekleurd zodat snel  begrepen wordt hoe het werkt. Ook is het product veilig in gebruik. Zo zijn scherpe randen afgerond en gaten klein gehouden zodat een kindervinger er niet in kan.

Ethiek:

Sociaal verantwoord:

Cultureel verantwoord:

Het product is ethisch verantwoord want er is wel degelijk vraag naar. Ook zal de productie hoofdzakelijk in Nederland plaatsvinden. Het product past geheel in de Nederlandse cultuur maar zal op de Europese markt naar onze verwachting ook voldoen.

Markt:

Prijs:

Fabricagekostprijs:

Verkoopprijs:

Terugverdientijd:

Dit product is ontworpen voor de wat beter gestelden. De elite zogezegd. Dit houdt in dat de kostprijs daardoor ook wat hoger mag zijn ivm het imago van het product. Anders zou het afbreuk aan het imago doen als de prijs laag zou zijn.

Positie:

Extern krachtenveld:

Gewenste positie product:

Onderscheidend vermogen:

 Het product is gericht op een wat kleinere doelgroep. Het product moet de concurrentiestrijd aangaan op het vlak kwaliteit, niet direct op het vlak prijs.

Distributie:

Logistiek:

Verkoopkanalen:

Verpakking:

De grondstoffen voor de productie van het product worden grotendeels in Nederland gemaakt. Ook wordt het product zelf hoogstwaarschijnlijk geproduceerd en geassembleerd in Nederland. Het product zal waarschijnlijk geassembleerd gaan worden door Atlant groep. Dit bedrijf werkt nauw samen met Dorel. De productie zal DPI waarschijnlijk voor haar rekening nemen. Dit bedrijf werkt eveneens nauw samen met Dorel.

Milieu:

Energieverbruik:

Transport:

Doordat de bedrijven die het product gaan produceren dicht bij elkaar gevestigd zijn wordt er weinig energie verspild aan logistiek.

Directe risico’s:

Toxiciteit van materialen:

Schaarste van grondstoffen:

Uitstoot:

De materialen die gebruikt worden bij de productie zijn over het algemeen natuurvriendelijk wat inhoud dat ze vrij in de natuur het milieu geen schade berokkenen. Ook worden zo veel mogelijk alternatieve materialen gebruikt.

Levenscyclus:

Verlengbare levensduur:

Nieuwe functie:

Terugwinning materialen:

90% van het product is recyclebaar als het product weggegooid wordt.

Prijsbepaling:

1.    Laat zien hoe je de markt hebt gesegmenteerd.

Geografische segmentatie:

Quinny wordt verkocht in heel Europa maar is meer populair in noord-Europa. Het product dat ik aan het ontwerpen ben de ‘Hardloopbuggy’ is voornamelijk bedoeld voor de grote steden waar men toch ook wil hardlopen.

Demografische segmentatie:

De vrouw die ons product gaat kopen is ongeveer 30 jaar. Ze heeft een hoge functie bij een bedrijf en heeft dus ook wat meer geld. Ze woont in een grotere stad.

Geslacht segmentatie:

Vrouwen die er netjes uit zien en ook veel aandacht aan zichzelf besteden.

Gedrag segmentatie:

De vrouwen waar wij ons product voor ontwerpen wil een hardloopbuggy die er wat chiquer uit ziet. Het draait meer om het design van de buggy.

2.      Beargumenteer de keuze voor je doelgroep. Betrek in je argumentatie het productvoorstel dat je bij Dorel hebt neergelegd. Geef aan hoe groot je doelgroep is.(Doelgroep potentie) en op welke bron je de omvang van je doelgroep baseert.

Liliane

 De gebruiker van Quinny heet Liliane. Dit is een vrouw die naast haar carrière ook een kind heeft het gaat Liliane meer dat het te ontwerpen product er goed uit ziet en het draait minder om het kind. Verder vind ze innovatie zeer belangrijk. Het product dat ze koopt is natuurlijk chique en ze heeft ook wat meer geld.

·       Design

·       Innovatie

·       Draait minder om kind

·       +- 30 jaar

·       Hoge functie

·       Houd van Innovatie

·       Zakenvrouw

·       Egocentrisch

3.      Benoem de 4p’s van de marketingmix voor je product. Benoem de positionering van je product in de collectie van Dorel en de bijbehorende verkoopprijs.(Let op: deze is afhankelijk van de waarde van je product)

Plaats:

Dorel maakt gebruik van 3 ketens

1.      In Nederland en België leveren ze direct aan de detailhandel.                      1x marge

2.      In de rest van Europa heeft Dorel groothandels op eigen naam.                  1x marge

3.      Rest van de wereldàImporteursàDetailhandel                               2x marge

Het ligt in de winkels bij babywinkels zoals Prénatal.

Product:

Liliane was eerst slank en fit maar na de geboorte van haar baby is dat een punt van discussie.

Liliane is een van de vele vrouwen die na de zwangerschap weer fit wil worden. Steeds meer vrouwen kiezen dan voor hardlopen. Wij hebben op deze trend inspeeld door een hardloopbuggy te ontwerpen dat geschikt is om het kind veilig mee te kunnen nemen tijdens het hardlopen. Wij hebben een licht, veilig, stabiel en snelle hardloopbuggy.

·       Licht

·       Stabiel

·       Snel

·       Sporten

·       Trend van hardlopen

·       Past Liliane omdat zij als zakenvrouw er toch goed uit wil zien

·       Door de opkomst van het hardlopen willen moeders die net een kind hebben gekregen ook nog sporten hiervoor is de hardloopbuggy ideaal.

·       De hardloopbuggy is bij zowel het hardlopen als bij het winkelen goed te gebruiken.

Prijs:

Wij geven als verkoopprijs: 499 euro. Dit denken wij dat mensen uit willen geven aan onze buggy. Hij is tenslotte ontworpen voor de zakenvrouw en die behoort toch meer tot de elite.

Promotie:

Promotiepunten zijn:

·        Snel

·        Veilig

·        Licht

·        Verstelbaarheid

·        Multi inzetbaar

Maten

Maten

VLS

Toetsing aan PvE

Ik heb dit concept gepresenteerd aan mijn begeleider aan het eind van de conceptfase. Hij vond de presentatie goed maar de volgende keer moesten we onze uiteindelijke conceptkeuze tot stand laten komen door een keuzematrix. Deze zouden we ook moeten laten zien in de presentatie. Voor de rest was het allemaal goed.
